Загорская ГАЭС

 Верхний аккумулирующий бассейн

Верхний аккумулирующий бассейн (водохранилище) первой очереди Загорской ГАЭС имеет полезную ёмкость 22,4 млн м³, полную ёмкость — 30 млн м³, площадь зеркала — 2,6 км². Ёмкость бассейна позволяет осуществлять работу ГАЭС на мощности 1200 МВт в течение 4 часов 20 минут; при этом вырабатывается 4,6—5,2 млн кВт·ч электроэнергии[14]. Отметка нормального подпорного уровня верхнего бассейна составляет 266,5 м, уровня мёртвого объёма — 257,5 м. Бассейн имеет вытянутую с востока на запад форму, образован с помощью дамб общей длиной около 9 км и высотой 15—30 м. Дамбы возведены как из моренных грунтов, так и из смеси грунтов различных типов — моренных и покровных. Для отвода фильтрующихся вод в теле дамб проложен вертикальный и горизонтальный песчаный дренаж. Напорная грань дамб укреплена монолитным железобетоном толщиной 20 см, закреплённым бетонными анкерами.

Реверсивный водоприёмник

Реверсивный водоприёмник первой очереди располагается в районе верхнего аккумулирующего бассейна и предназначен для подачи воды из/в напорных трубопроводов. Конструкция водоприёмника руслового типа (его сооружения непосредственно воспринимают напор бассейна). Водоприёмник представляет собой железобетонное сооружение длиной 102 м, шириной 70 м и высотой 48 м, с шестью водопроводящими галереями и башней управления. В состав сооружений водоприёмника входят двухъярусные подпорные стенки, здание водоприёмника, крепление подводящего канала и железобетонный понур. В водоприёмнике смонтированы сороудерживающие решётки, а также плоские ремонтные и аварийно-ремонтные затворы, для оперирования которыми имеется козловой кран.

Напорные трубопроводы

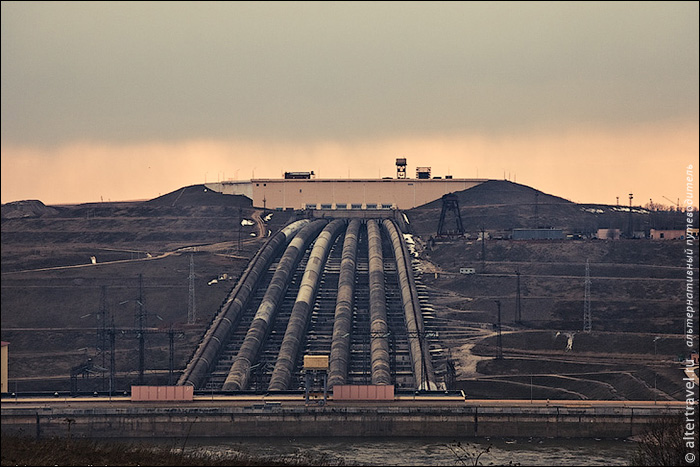

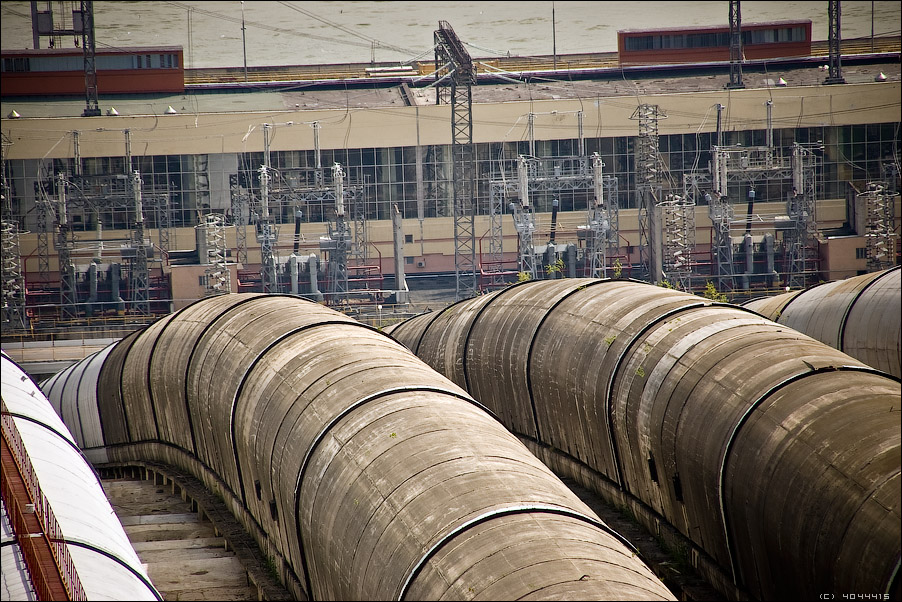

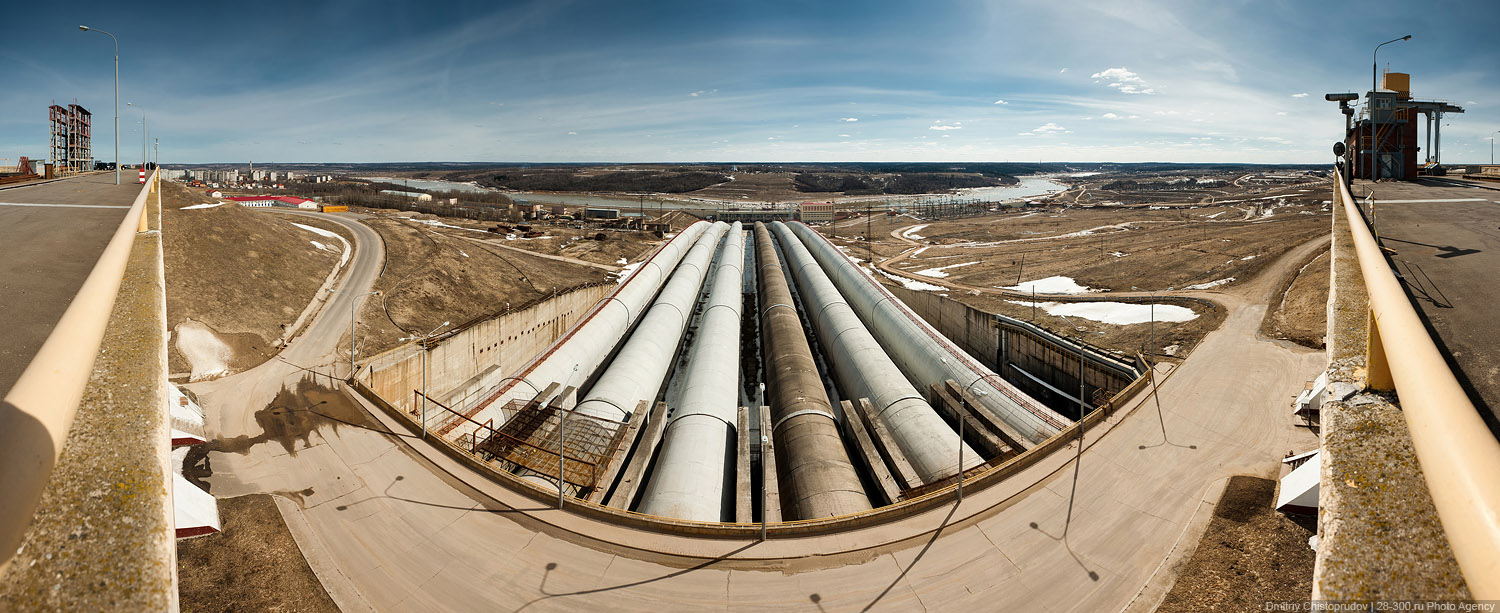

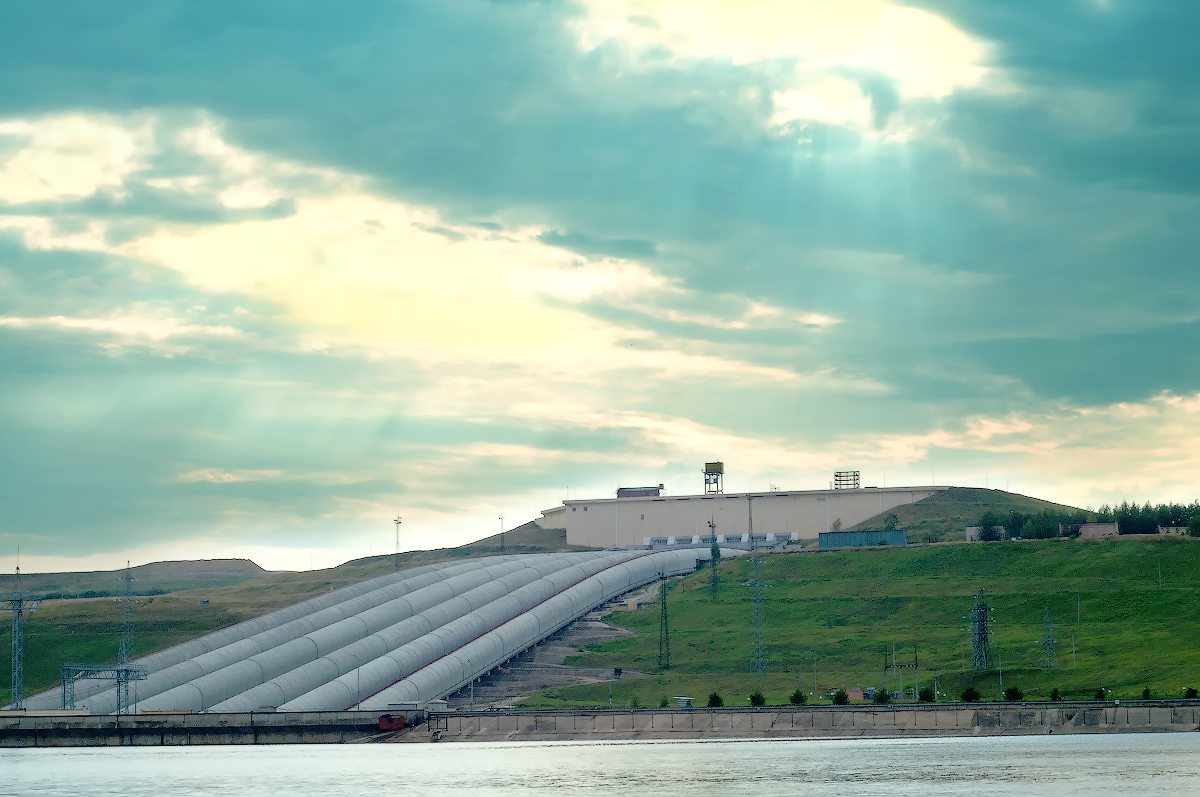

Напорные трубопроводы предназначены для перемещения воды из нижнего в верхний бассейн и обратно в процессе работы ГАЭС. Первая очередь Загорской ГАЭС имеет шесть напорных трубопроводов, по одному на каждый агрегат. Напорные трубопроводы располагаются на склоне (уклон до 10°), соединяя реверсивный водоприёмник и здание ГАЭС; склон в районе трубопроводов укреплён многоступенчатой бетонной плитой толщиной 20 см с дренажными устройствами. Каждый трубопровод имеет длину 723 м и внутренний диаметр 7,5 м.

Напорные трубопроводы сталежелезобетонные (внутренняя оболочка толщиной 10 мм стальная, стенки толщиной 40 см железобетонные), выполнены из отдельных секций (по 19 секций длиной 40 м на каждый трубопровод), между которыми размещены температурные компенсаторы из листовой резины. Каждая секция, в свою очередь, смонтирована из отдельных звеньев длиной 4,41 м и весом 140 т каждое. Трубопроводы опираются на фундамент, выполненный в виде ростверка из одиночных буронабивных свай диаметром 1 м, заглублённых на 16—22 м.

Нижний аккумулирующий бассейн

Нижний аккумулирующий бассейн является единым для обеих очередей Загорской ГАЭС (при строительстве второй очереди производится увеличение его ёмкости путём выемки грунта). Бассейн представляет собой водохранилище, созданное путём перекрытия реки Кунья грунтовой плотиной, намытой из песка. Длина плотины — 770 м, максимальная высота — 26 м, верховой откос плотины укреплён железобетонными плитами. Сброс избыточных расходов воды производится через двухниточный донный водосброс пропускной способностью 160 м³/с, перекрываемый затворами. Склоны бассейна, прилегающие к зданию ГАЭС, а также противоположный от здания ГАЭС склон укреплены железобетонными плитами; на остальном протяжении бассейна крепления нет, участки, не обладающие устойчивостью, подвергнуты искусственному уположению. Полный объём нижнего бассейна (до его расширения при строительстве второй очереди ГАЭС) составляет 33,9 млн м³, отметка нормального подпорного уровня — 162,5 м, уровня мёртвого объёма — 152 м.
